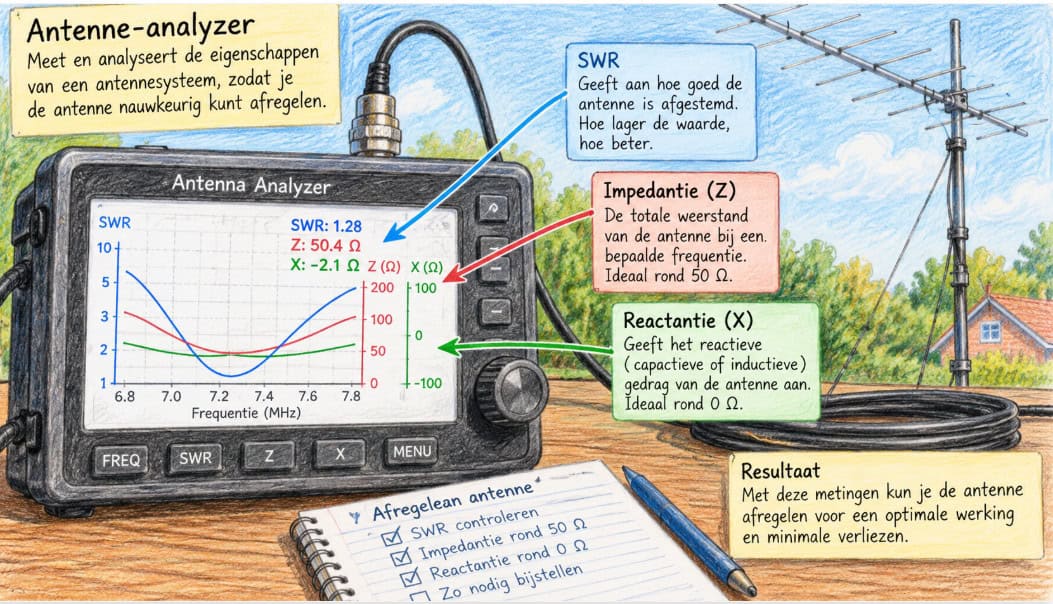

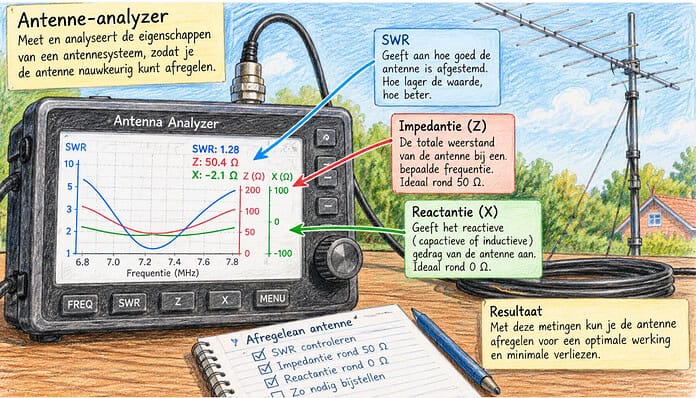

Een antenne-analyzer onderzoekt hoe een antennesysteem op verschillende radiofrequenties reageert. Het apparaat gebruikt een zwak testsignaal en bepaalt onder meer impedantie en staande-golfverhouding, meestal SWR genoemd. Daarmee zijn antennes af te regelen en aansluitproblemen op te sporen. Een betrouwbare beoordeling vraagt ook aandacht voor kalibratie, kabelverlies en de meetomgeving.
Wat een antenne-analyzer werkelijk meet
Heengaande en gereflecteerde golven
Een antenne-analyzer stuurt een klein radiosignaal naar de aangesloten antenne en onderzoekt wat daarvan terugkomt. Een meetbrug of richtkoppelaar onderscheidt de heengaande golf van de terugkerende golf. Past de aangesloten belasting bij de systeemimpedantie, doorgaans 50 ohm, dan is er idealiter geen reflectie. Bij een afwijkende belasting wordt een deel teruggekaatst. De verhouding tussen terugkerende en heengaande golf bevat informatie over die afwijking.
Een vectoriële analyzer meet niet alleen de grootte van de reflectie, maar ook haar fase: de verschuiving ten opzichte van de heengaande golf. Daardoor kan hij bepalen hoe weerstand en reactantie samen de elektrische belasting vormen. Bij een vectornetwerkanalyzer, afgekort VNA, heet de reflectiemeting aan poort 1 S11. Door achtereenvolgens op verschillende frequenties te meten, ontstaat een frequentiesweep: een grafiek van het gedrag over een gekozen bereik.
Impedantie is geen stralingsmeting
Het instrument vertelt niet rechtstreeks hoeveel vermogen de antenne uitstraalt of in welke richting dat gebeurt. Een dummyload, een kunstmatige belasting die zendvermogen grotendeels in warmte omzet, kan een vrijwel perfecte SWR tonen. Als antenne maakt hij daarmee nog geen goede beurt. Voor rendement, antenneversterking en stralingspatroon zijn aanvullende metingen of zorgvuldig gecontroleerde vergelijkingen nodig. Een fraaie reflectiecurve is dus geen volledig rapportcijfer voor de antenne.
De belangrijkste meetgrootheden
Weerstand en reactantie
Impedantie beschrijft de verhouding tussen wisselspanning en wisselstroom en bestaat uit twee delen. De weerstand R omvat bij een antenne zowel de bijdrage van straling als elektrische verliezen. De reactantie X hangt samen met energie die tijdelijk in elektrische en magnetische velden wordt opgeslagen. Volgens de gebruikelijke notatie betekent een positieve X inductief gedrag, zoals bij een spoel; een negatieve X betekent capacitief gedrag, zoals bij een condensator.
Bij resonantie is de reactantie aan het onderzochte voedingspunt nul. Dat betekent nog niet dat de weerstand precies 50 ohm bedraagt. Zowel 25 ohm als 100 ohm zonder reactantie levert in een 50-ohmsysteem een SWR van 2:1 op. De meter toont dus dezelfde verhouding, terwijl de benodigde aanpassing verschilt. Pas wanneer R en X afzonderlijk bekend zijn, wordt duidelijk welk elektrisch probleem moet worden opgelost.
SWR, return loss en S11
SWR is de verhouding tussen de hoogste en laagste spanning in het staandegolfpatroon op een transmissielijn. Het is geen vermogensverhouding. Bij 1:1 ontbreekt de reflectie idealiter; bij een hogere waarde neemt zij toe. Een SWR van 1,5:1 komt overeen met 4 procent gereflecteerd invallend vermogen aan het meetvlak. Bij 2:1 is dat ongeveer 11,1 procent en bij 3:1 precies 25 procent.
Die percentages mogen niet zonder meer als verloren zendvermogen worden gelezen. Ze beschrijven wat op één plaats wordt gereflecteerd, terwijl kabeldemping, terugkaatsing aan de bron en eventuele vermogensbegrenzing het uiteindelijke resultaat beïnvloeden. Return loss drukt de reflectie uit in decibel: een hogere positieve waarde betekent minder reflectie. De logaritmische S11-weergave gebruikt juist negatieve waarden. Een S11 van min 20 dB en een return loss van 20 dB beschrijven dezelfde reflectiegrootte.
Resonantie, bandbreedte en de Smith-chart
Het laagste SWR-punt hoeft niet samen te vallen met resonantie, omdat ook de weerstand met de frequentie verandert. Evenmin bewijst een brede SWR-curve dat een antenne efficiënt is. Verliezen kunnen een resonantie afvlakken en de aanpassing over een groter gebied gunstig laten lijken. Bandbreedte moet daarom altijd aan een criterium worden gekoppeld, bijvoorbeeld het frequentiegebied waarin de SWR niet boven 2:1 uitkomt. Of zo’n waarde ook voor zender en andere onderdelen aanvaardbaar is, hangt af van hun specificaties.
Een Smith-chart brengt weerstand, reactantie en reflectie samen in een cirkelvormig diagram. In een 50-ohmsysteem staat het middelpunt voor 50 ohm zonder reactantie. De bovenste helft vertegenwoordigt inductieve en de onderste capacitieve impedanties. Punten op dezelfde cirkel rond het middelpunt hebben dezelfde SWR. Het spoor van een frequentiesweep helpt veranderingen te herkennen, al zijn afzonderlijke grafieken van R, X en SWR voor eenvoudig afregelen vaak gemakkelijker te lezen.
Verschillende soorten meetinstrumenten
Een gewone SWR-meter gebruikt het signaal van de zender en vergelijkt heengaand met gereflecteerd vermogen. Een antenne-analyzer heeft een eigen signaalbron, zodat de transceiver niet hoeft te zenden. Een VNA meet vectorieel en kan, bij voldoende poorten, ook transmissie onderzoeken. De parameter S21 beschrijft bijvoorbeeld hoeveel signaal van poort 1 naar poort 2 wordt overgedragen. Daarmee zijn onder passende meetvoorwaarden kabels en filters te onderzoeken.
De bruikbaarheid wordt niet bepaald door het aantal decimalen op het scherm. Frequentiebereik, kwaliteit van de meetbrug, kalibratiemogelijkheden, connectoren en herhaalbaarheid wegen zwaarder. Resolutie vertelt hoe kleine verschillen worden weergegeven; nauwkeurigheid vertelt hoe goed de uitkomst klopt. Een eenvoudige analyzer kan uitstekend geschikt zijn voor een dipool, terwijl een uitgebreider instrument meer oplevert bij onderzoek aan aanpassingsnetwerken. Controleer ook of het apparaat het teken van de reactantie betrouwbaar weergeeft.
Kalibratie en het juiste meetvlak
Open, short en load
Veel VNAs worden gekalibreerd met drie bekende aansluittoestanden: open, kortgesloten en belast met een nauwkeurige weerstand van doorgaans 50 ohm. Deze open-short-load-kalibratie corrigeert systematische fouten in het meetpad. Daarbij horen onvolkomenheden in het scheiden van heengaande en terugkerende golven en fouten in de eigen poortaanpassing. De correctie geldt voor de gebruikte instellingen en de plaats waar de standaarden zijn aangesloten.
Ook kalibratiestandaarden hebben beperkingen. Een open aansluiting bezit enige parasitaire capaciteit, een kortsluiting enige inductantie en een belasting is niet op elke frequentie exact 50 ohm. Vooral bij hogere frequenties tellen die afwijkingen mee. Gebruik daarom passende standaarden en, waar het instrument dat ondersteunt, hun juiste modelgegevens. Een willekeurige weerstand met lange aansluitdraden is niet vanzelf een geschikte hoogfrequente kalibratiebelasting.
Het referentievlak kiezen
Het referentievlak is de plaats waarvoor de gecorrigeerde meetwaarden gelden. Wie direct op de analyzer kalibreert en daarna een coaxkabel aansluit, meet kabel en antenne samen. Wie de standaarden aan het verre kabeluiteinde aansluit, verplaatst het referentievlak naar dat uiteinde. Voor onderzoek aan het voedingspunt van de antenne is dat doorgaans de gewenste aanpak, zolang kabel en aansluitingen na kalibratie voldoende stabiel blijven.
Een meting bij de transceiver beantwoordt een andere vraag: welke belasting krijgt de radio aangeboden? Dan horen de definitieve coaxkabel, balun, schakelaars en andere aanwezige onderdelen juist bij de onderzochte installatie. Beide meetplaatsen zijn nuttig, maar hun uitkomsten zijn niet uitwisselbaar. Ook een softwarematige kabelcorrectie vraagt aandacht: een functie die alleen de elektrische vertraging compenseert, verwijdert daarmee nog niet automatisch kabelverlies en alle aansluitfouten.
Kalibratie controleren
Controleer na afloop een bekende belasting, bij voorkeur ook een die niet voor de kalibratie is gebruikt. Herhaal het aansluiten om te zien hoeveel spreiding connectoren veroorzaken. Houd testkabels in dezelfde toestand en voeg niet alsnog een ongecorrigeerd verloopstuk toe. Een goede kalibratie maakt een slecht contact niet betrouwbaar en verwijdert geen willekeurige ruis. Grote verschillen tussen herhaalde metingen verdienen eerst aandacht, voordat de antenne wordt aangepast.
De invloed van de voedingslijn
Een kabel verandert de gemeten impedantie
Een coaxkabel geeft de impedantie van een niet-aangepaste antenne niet onveranderd door. Weerstand en reactantie aan het kabelbegin hangen ook af van de elektrische kabellengte. Op een ideale verliesloze lijn blijft de SWR gelijk, terwijl de fase van de reflectie verandert. Dezelfde antenne kan daardoor op twee meetplaatsen heel andere R- en X-waarden tonen. Dat is normaal transmissielijngedrag, geen bewijs dat de antenne zelf veranderd is.
Kabelverlies kan een probleem verbergen
Een echte kabel verzwakt zowel het signaal naar de antenne als de reflectie op de terugweg. Daardoor kan de SWR bij de radio gunstiger lijken dan bij het antennevoedingspunt. Extra verliesrijke coax toevoegen maakt een slechte aanpassing soms minder zichtbaar, maar verbetert daarmee niet de straling. De ontbrekende energie kan eenvoudig in kabel en verbindingen als warmte verdwijnen. Een lagere uitlezing hoeft dus geen betere installatie te betekenen.
Mantelstromen en onbedoelde retourpaden
De buitenzijde van de coaxmantel kan onbedoeld stroom voeren en zo deel worden van de antenne. Dan beïnvloeden kabelroute, mast, behuizing en zelfs een aangesloten USB-kabel de meting. Verandert de curve zodra iemand de analyzer aanraakt, dan is dat een aanwijzing voor zo’n onbedoeld pad of voor koppeling met de omgeving. Het is geen sluitend bewijs, maar wel reden om de opstelling te onderzoeken.
Een geschikt mantelstroomfilter beperkt stroom op de buitenkant van de kabel. Het moet tijdens de uiteindelijke afregeling op zijn bedoelde plaats aanwezig zijn, net als andere onderdelen van de voeding. Alleen een andere coaxlengte kiezen kan het meetbeeld verschuiven zonder de oorzaak te verhelpen. Vergelijk daarom metingen met vaste kabelroute en vaste opstelling. Een gerichte stroommeting kan vervolgens helpen vaststellen of er werkelijk mantelstromen lopen.
Een betrouwbare meting voorbereiden
Veilig werken
Koppel de analyzer nooit aan een installatie waarop nog zendvermogen kan verschijnen. Maak de verbinding met transceiver en eindversterker los en controleer of via de coax gelijkspanning wordt toegevoerd. Ook statische lading op lange antennedraden kan de meetpoort beschadigen; gebruik daarvoor een geschikte ontladingsvoorziening. Houd afstand van actieve zendantennes. Meet niet bij naderend onweer en raak antenneleidingen niet aan om tijdens een onweersbui nog snel iets los te koppelen.
De uiteindelijke opstelling gebruiken
Een antenne reageert op haar omgeving. Een dipool vlak boven de grond gedraagt zich anders dan dezelfde draad op werkhoogte, en een verticale antenne is mede afhankelijk van radialen en bodem. Meet daarom zo veel mogelijk in de toestand waarin de antenne gebruikt zal worden. Noteer hoogte, elementlengte, kabelroute, chokeplaats en adapters. Houd personen en losse voorwerpen op een vergelijkbare afstand bij opeenvolgende metingen.
Stapsgewijs meten en afregelen
Eerst breed zoeken
Begin met een frequentiesweep die ruim genoeg is om een verschoven resonantie te vinden. Een smal venster kan een minimum net buiten de gekozen band verbergen. Zorg ook voor voldoende meetpunten, vooral bij kleine afgestemde loops en andere smalbandige systemen. Maak daarna een gedetailleerdere sweep over het werkgebied. Bekijk het SWR-minimum, de weerstand en het punt waar de reactantie nul wordt, steeds met hetzelfde referentievlak.
Eén verandering tegelijk
Verander per meetronde één eigenschap: bijvoorbeeld de lengte van beide dipoolhelften, een spoeltap of de capaciteit van een aanpassingsnetwerk. Bewaar de uitgangsmeting en gebruik dezelfde grafiekschaal bij het vergelijken. Wanneer tegelijk draadlengte, antennehoogte en kabelroute veranderen, is de oorzaak van een verbetering nauwelijks vast te stellen. Kleine stappen zijn bovendien goedkoper dan te enthousiast knippen. Een draad inkorten lukt meestal gemakkelijker dan hem weer langer maken.
Daarna controleren onder zendvermogen
Na de afregeling met de analyzer volgt een afzonderlijke controle met de definitieve radio, aanvankelijk op gering vermogen. Doe dat op een toegestane frequentie en met onderdelen die voor het gebruikte vermogen geschikt zijn. De zwakke testsignalen van een analyzer brengen niet alle problemen aan het licht. Opwarming, vonkoverslag, kernverzadiging of een slecht contact kunnen pas bij hogere spanning en stroom merkbaar worden.
Veelvoorkomende antennes afregelen
Dipool en inverted V
Bij een eenvoudige halvegolfsdipool verschuift de resonantie doorgaans omhoog wanneer de draad korter wordt en omlaag wanneer hij langer wordt. Pas beide helften gelijkmatig aan en houd de opstelling verder gelijk. Voor een eerste schatting wordt de bestaande lengte vermenigvuldigd met de gemeten resonantiefrequentie, gedeeld door de gewenste frequentie. Die verhouding is een benadering voor kleine wijzigingen, geen vervanging voor een nieuwe meting.
Neem als rekenvoorbeeld een dipool van in totaal 20 meter die bij 7,0 MHz resoneert, terwijl 7,1 MHz wordt gewenst. De geschatte nieuwe totale lengte is dan ongeveer 19,72 meter. Dat komt neer op circa 14 centimeter inkorten per helft. Werk liever met kleinere tussenstappen. Bij een inverted V beïnvloedt ook de hoek tussen de benen de voedingspuntweerstand, zodat alleen lengte veranderen niet altijd de gewenste aanpassing geeft.
Verticale antennes en radialen
Bij een kwartgolfvertical behoren radialen of een ander retourpad tot het elektrische systeem. Breng die eerst in hun definitieve toestand en regel pas daarna de straler af. Een lage SWR met weinig of ongunstig aangelegde radialen kan gedeeltelijk door grondverlies ontstaan. De extra verliesweerstand maakt de gemeten belasting soms aantrekkelijker voor een 50-ohmsysteem, terwijl minder vermogen wordt uitgestraald. Ook hier zijn aanpassing en rendement verschillende zaken.
Multibandantennes, traps en loops
Bij multibandantennes kan één aanpassing meerdere banden verschuiven. Volg daarom de afregelvolgorde van het ontwerp en controleer na iedere verandering alle betrokken banden. Traps, afgestemde kringen in de antenne, zijn afzonderlijk te onderzoeken, maar hun gedrag in de gemonteerde constructie wordt mede door die constructie bepaald. Een kleine afgestemde loop vraagt juist extra fijne frequentiestappen. Let bij zenden afzonderlijk op de hoge spanning over de afstemcondensator.
Yagi en end-fed
Een Yagi is meer dan een aangedreven element met een lage SWR. Reflector, directors en onderlinge afstanden bepalen mede de richting waarin de antenne straalt. Willekeurig elementen verschuiven om een dieper SWR-dal te krijgen kan het stralingspatroon verslechteren. Houd daarom het bedoelde ontwerp aan en beoordeel richtwerking afzonderlijk. Voor zo’n antenne is een goed onderbouwd model of een geschikte veldmeting een aanvulling op de impedantiemeting.
Bij een end-fed werken draad, impedantietransformator, retourpad en eventuele choke samen. Een lage SWR toont niet hoeveel verlies in de transformator optreedt. Een proef met een passende niet-inductieve afsluitweerstand kan de aanpassing controleren, maar bepaalt op zichzelf niet het rendement. Schakel een antennetuner buiten werking wanneer juist de belasting achter die tuner wordt onderzocht. Anders kan de tuner een keurige ingang presenteren en de achterliggende afwijking aan het zicht onttrekken.
Afwijkende meetbeelden verklaren
Een ontbrekend SWR-dal betekent niet meteen dat de draad te lang of te kort is. De resonantie kan buiten het ingestelde bereik liggen, maar ook een onderbreking, kortsluiting of slechte connector is mogelijk. Controleer eerst het instrument en onderzoek daarna de voedingslijn met een bekende afsluitbelasting. Een goede SWR bij die proef sluit echter grote kabeldemping niet uit. Een verliesrijke kabel kan met 50 ohm afgesloten eveneens netjes lijken.
Springende of grillige curven vragen om onderzoek naar contactproblemen, kabelbeweging, mantelstromen en sterke signalen uit de omgeving. Herhaal de meting met vaste aansluitingen en eventueel zonder USB-verbinding. Gemiddelde waarden uit meerdere sweeps kunnen willekeurige ruis verminderen, maar herstellen geen losse connector of verkeerde kalibratie. Een stabiele curve na het veranderen van de opstelling bewijst bovendien nog niet welke oorzaak verantwoordelijk was; daarvoor zijn gerichte vergelijkingen nodig.
Verschillen tussen analyzer en radio kunnen ontstaan door andere kabels, adapters, meetfrequenties of aardverbindingen. Ook hebben beide instrumenten hun eigen meetonnauwkeurigheid. Verschijnt de afwijking pas wanneer het zendvermogen toeneemt, onderzoek dan vooral onderdelen die warm worden of elektrisch niet-lineair reageren. Een steeds slechter wordende SWR tijdens het zenden is iets anders dan een vaste afwijking tussen twee meters. De eerste wijst op gedrag dat de laagvermogenmeting mogelijk niet zichtbaar maakt.
Kabels en componenten onderzoeken
Met sommige analyzers is de elektrische lengte van een kabel te bepalen uit reflecties bij een open of kortgesloten uiteinde. Om daar een fysieke lengte van te maken, is de voortplantingssnelheid in de kabel nodig, vaak opgegeven als verkortingsfactor. Breedbandige reflectiemetingen kunnen ook naar een afstandsweergave worden omgerekend. Daarmee zijn afwijkingen langs een kabel te lokaliseren; de beschikbare frequentiespan begrenst hoe dicht bij elkaar gelegen afwijkingen nog te onderscheiden zijn.
Een gekalibreerde tweepoortsmeting met S21 geeft informatie over de overdracht door kabels, filters en andere onderdelen. De aansluitconstructie moet wel bij het onderzoek passen. Een mantelstroomfilter heeft bijvoorbeeld andere eigenschappen voor stroom op de buitenmantel dan voor het gewenste signaal binnen de coax. Eén willekeurige reflectiemeting karakteriseert daarom niet het hele onderdeel. Eerst moet vaststaan welk stroompad wordt getest en welke bijdrage de meetopstelling zelf levert.
Conclusie
Een antenne-analyzer helpt vooral wanneer de meetvraag duidelijk is: gaat het om de straler, het voedingspunt of het complete systeem dat de radio ziet? Het antwoord bepaalt de opstelling en het referentievlak. Daarna geven weerstand, reactantie en reflectie samen richting aan de afregeling. Alleen op het laagste SWR-getal sturen kan zowel verliezen als onbedoelde stroompaden buiten beeld laten.
De praktische winst zit in herhaalbare metingen en verklaarbare veranderingen. Een bewaarde curve met gegevens over hoogte, kabels en aansluitingen maakt het later mogelijk een verslechtering terug te vinden. Goede aanpassing, bruikbaar stralingsgedrag en voldoende vermogensbestendigheid blijven afzonderlijke eisen. Het instrument kan het eerste zorgvuldig onderzoeken, maar voor een betrouwbaar antennesysteem moeten ook de andere twee worden beoordeeld.
Bronnen en meer informatie
- Balanis, Constantine A. (2016). Antenna Theory: Analysis and Design. Vierde editie. Hoboken: Wiley. ISBN 978-1-118-64206-1.
- Pozar, David M. (2012). Microwave Engineering. Vierde editie. Hoboken: Wiley. ISBN 978-0-470-63155-3.
- Hallas, Joel R. (2013). Understanding Your Antenna Analyzer: A Radio Amateur’s Guide to Measuring Antenna Systems. Newington: American Radio Relay League. ISBN 978-0-87259-288-9.
- American Radio Relay League (2023). The ARRL Antenna Book for Radio Communications. Vijfentwintigste editie. Newington: ARRL. ISBN 978-1-62595-176-2.
- Shoaib, Nosherwan (2017). Vector Network Analyzer (VNA) Measurements and Uncertainty Assessment. Cham: Springer. ISBN 978-3-319-44771-1. DOI 10.1007/978-3-319-44772-8.
- Williams, Dylan F., Wang, Chih-Ming en Arz, Uwe (2003). An Optimal Vector-Network-Analyzer Calibration Algorithm. IEEE Transactions on Microwave Theory and Techniques, 51(12), 2391–2401. IEEE. DOI 10.1109/TMTT.2003.819211.
- Marks, Roger B. (1991). A Multiline Method of Network Analyzer Calibration. IEEE Transactions on Microwave Theory and Techniques, 39(7), 1205–1215. IEEE. DOI 10.1109/22.85388.
- Institute of Electrical and Electronics Engineers (2026). IEEE Standard for Definitions of Terms for Antennas. IEEE Std 145-2025. IEEE. ISBN 979-8-8557-3004-3.
- Institute of Electrical and Electronics Engineers (2022). IEEE Recommended Practice for Antenna Measurements. IEEE Std 149-2021. IEEE. DOI 10.1109/IEEESTD.2022.9714428.
