Een antennetuner brengt de elektrische belasting van een antennesysteem in overeenstemming met wat een zender verwacht. Hij maakt de antenne meestal niet resonant en verhoogt het stralingsrendement niet vanzelf. Wel kan hij voorkomen dat de eindtrap onder een ongunstige impedantie moet werken. Vooral bij multibandantennes, afwijkende draadlengtes en veranderlijke opstellingen is dat praktisch nuttig.
De werkelijke functie van een antennetuner

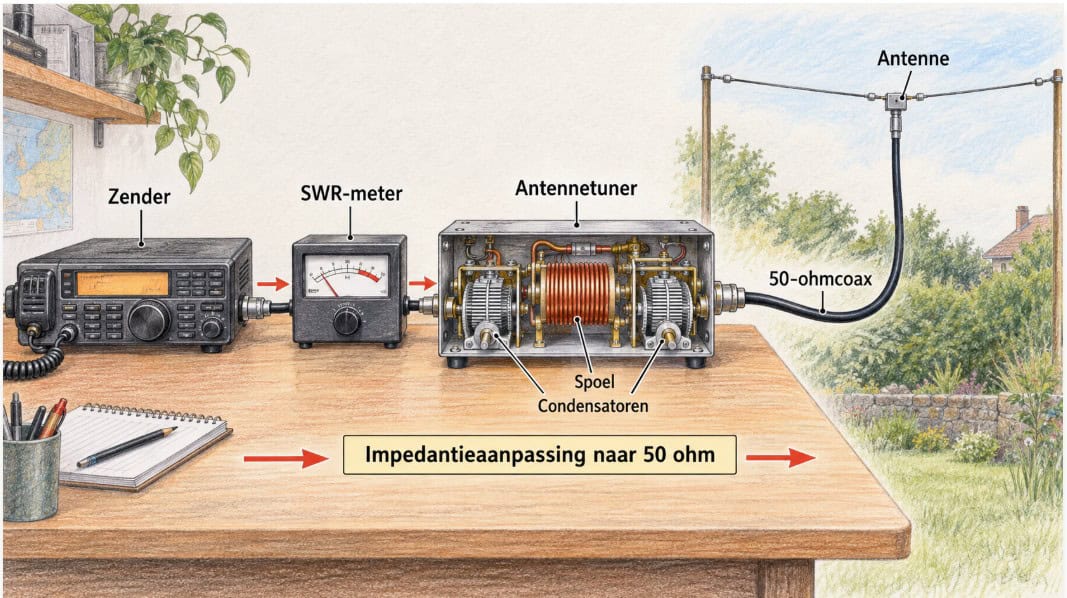

De gangbare naam wekt de indruk dat het apparaat de antenne zelf afstemt, maar meestal gebeurt er iets anders. Een tuner vormt een elektrisch aanpassingsnetwerk tussen de zender en de belasting. Die belasting bestaat uit de antenne, de voedingslijn en alle onderdelen daartussen. De zender krijgt daardoor aan zijn uitgang een impedantie te zien die dichter ligt bij de waarde waarvoor zijn eindtrap is ontworpen, bij moderne hoogfrequente zendapparatuur doorgaans 50 ohm.
Impedantie is de totale elektrische tegenwerking voor wisselstroom. Ze bestaat uit weerstand en reactantie. Weerstand kan nuttig vermogen opnemen of energie in warmte omzetten, terwijl reactantie ontstaat door elektrische en magnetische energieopslag in condensatoren en spoelen. Een antenne kan daardoor bijvoorbeeld 18 ohm weerstand combineren met 120 ohm capacitieve reactantie. Voor een zender is zo’n belasting iets heel anders dan een zuivere weerstand van 50 ohm.
Resonantie en aanpassing betekenen evenmin hetzelfde. Bij resonantie is de reactantie op het onderzochte punt nul, maar de overblijvende weerstand hoeft geen 50 ohm te zijn. Omgekeerd kan een tuner een niet-resonant systeem zo transformeren dat de zender toch ongeveer 50 ohm ziet. De stroomverdeling op de antennedraad, het kabelverlies en de invloed van de omgeving veranderen hierdoor niet automatisch. De tuner corrigeert wat de zender aan zijn aansluitpunt aangeboden krijgt.
SWR en gereflecteerd vermogen
Op een uniforme, verliesloze voedingslijn wordt een deel van de aankomende golf teruggekaatst wanneer de belasting afwijkt van de reële karakteristieke impedantie. De heenlopende en teruglopende golf vormen langs de lijn vaste maxima en minima van spanning en stroom. Hun verhouding wordt weergegeven als de staande-golf verhouding, meestal afgekort tot SWR. Een waarde van 1:1 hoort bij een perfecte aanpassing op het meetpunt. Bij 1,5:1 wordt daar ongeveer 4 procent van het aankomende vermogen gereflecteerd.
Het effect wordt tastbaar met een eenvoudige berekening. Sluit een zuivere belasting van 200 ohm rechtstreeks aan op een verliesloze lijn van 50 ohm, dan is de amplitude van de gereflecteerde golf 0,6 maal die van de aankomende golf. Het gereflecteerde vermogensaandeel bedraagt daar 36 procent en de SWR is 4:1. Dat percentage mag niet zonder meer worden gelezen als 36 procent warmteverlies in het volledige systeem. Een ideaal verliesloos aanpassingsnetwerk kan de reflectie die de zender ziet op de ontwerpfrequentie tot nul terugbrengen.
Werkelijk vermogensverlies ontstaat wanneer elektrische energie in warmte wordt omgezet door kabels, spoelen, condensatoren, ferriet, relais, connectoren en radialensystemen. Reflecties vergroten op een gemismatchte lijn de plaatselijke stromen en spanningen, waardoor een echte kabel meer vermogen kan dissiperen dan bij een goede aanpassing. Een lage SWR aan de zenderzijde vertelt daarom slechts een deel van het verhaal. Zij toont dat de zender passend wordt belast, niet hoeveel vermogen uiteindelijk als radiogolf wordt uitgezonden.
Impedantieaanpassing met spoelen en condensatoren
Voor de aanpassing gebruikt een tuner gewoonlijk spoelen en condensatoren, omdat deze onderdelen in het ideale geval geen zendvermogen verstoken. Een condensator slaat energie tijdelijk op in een elektrisch veld, een spoel doet hetzelfde in een magnetisch veld. Door beide op de juiste plaats en met de juiste waarde te combineren, kan het netwerk weerstand transformeren en reactantie opheffen. In echte onderdelen bestaan altijd verliezen, maar die kunnen bij een passend ontwerp klein blijven.
Een L-netwerk als rekenvoorbeeld
Stel dat op 7,1 MHz een zuivere belasting van 200 ohm moet worden aangepast aan een zender van 50 ohm. Een mogelijke laagdoorlaatschakeling gebruikt dan een seriespoel van ongeveer 1,94 microhenry en een condensator van ongeveer 194 picofarad parallel aan de belasting. Samen transformeren ze de 200 ohm naar ongeveer 50 ohm zonder een extra serieweerstand die bewust vermogen omzet in warmte. Dit is een ideaal voorbeeld, want een echte antenne heeft vaak al reactantie en parasitaire effecten.
De benodigde ontwerp-Q bedraagt in dit voorbeeld ongeveer 1,73. De waarde volgt uit de wortel van de weerstandsverhouding min één. Voor deze schakeling is zij ook gelijk aan de seriereactantie gedeeld door de lage weerstand en aan de hoge weerstand gedeeld door de grootte van de parallelreactantie. De component-Q van een echte spoel geeft aan hoe groot haar reactantie is ten opzichte van haar verliesweerstand. Een dikke geleider, geschikte vorm en passend kernmateriaal beperken daardoor de opwarming.
Ook bij een zendervermogen van 100 watt kunnen in een tuner verrassend hoge waarden ontstaan. Over een ideale belasting van 200 ohm staat dan ongeveer 141 volt effectief, terwijl de parallelcondensator uit het voorbeeld ruim 1,2 ampère reactieve stroom voert. De belastingsstroom zelf is ongeveer 0,71 ampère. Een grotere transformatieverhouding of ontwerp-Q vergroot doorgaans de reactieve stromen en spanningsvallen; welk onderdeel het zwaarst wordt belast, hangt af van de schakeling. Daarom hebben tuners voor hoger vermogen ruime plaatafstanden, stevige schakelaars en dikke spoelgeleiders nodig.
Verschillende tunernetwerken
L-, T- en Pi-netwerken
Een L-netwerk bevat twee reactieve onderdelen, één in serie en één parallel. Voor één ideale L-sectie tussen twee zuivere weerstanden ligt zijn ontwerp-Q vast, waardoor deze schakeling doelmatig kan zijn. Het bereik van één vaste uitvoering is echter beperkt. Een breed inzetbare tuner moet daarom kunnen omschakelen tussen meerdere spoel- en condensatorwaarden, en vaak ook tussen de lage en hoge impedantiezijde van het netwerk.
Drie reactieve onderdelen vormen samen een T-netwerk. Veel handbediende uitvoeringen hebben twee seriecondensatoren met een spoel naar massa. Het extra instelpunt geeft een ruim afstembereik, maar dezelfde lage SWR kan met verschillende standen worden bereikt. Een ongunstige combinatie kan leiden tot meer circulerende stroom, extra warmte en een smaller bruikbaar frequentiegebied. De beste stand is dus niet automatisch de eerste waarbij de meter 1:1 aangeeft.
Bij een laagdoorlaat-Pi-netwerk staan doorgaans twee condensatoren naar massa met een spoel ertussen. Binnen het realiseerbare bereik kan de ontwerp-Q worden gekozen, doorgaans niet lager dan bij de overeenkomstige L-aanpassing. De laagdoorlaatwerking verzwakt bovendien frequenties boven het werkgebied, wat bij een zendereindtrap nuttig kan zijn. Daar staat tegenover dat drie onderdelen moeten worden ingesteld of geschakeld. Bij een onnodig hoge Q lopen interne spanning, stroom en verlies snel op.
Handmatige en automatische bediening

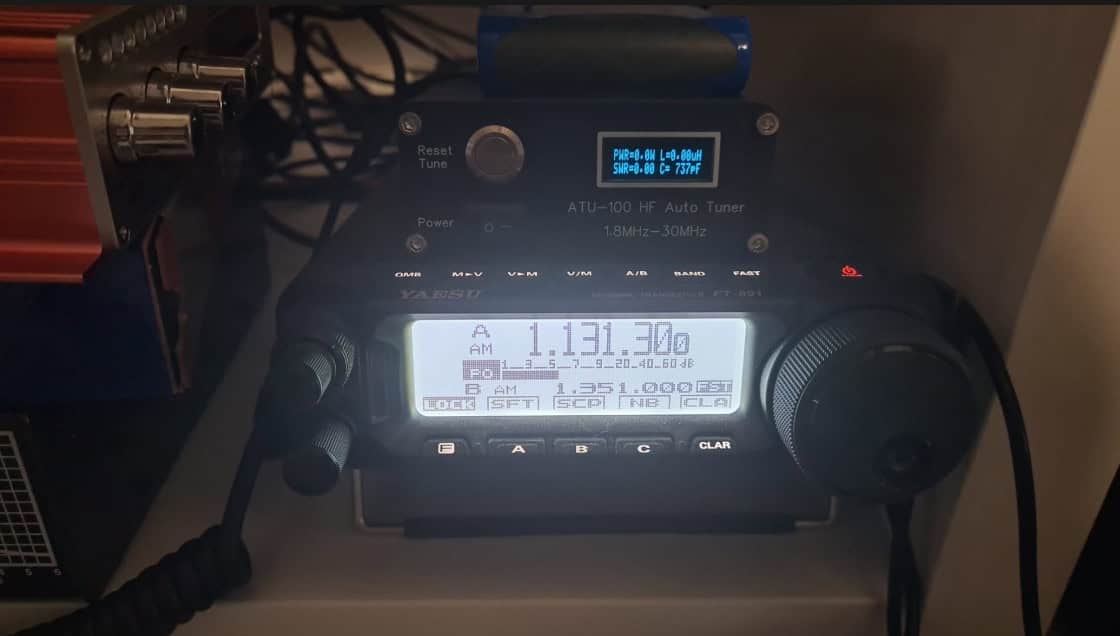

Automatisch afstemmen is geen afzonderlijke elektrische netwerkvorm. In veel automatische tuners schakelen relais reeksen spoelen en condensatoren tot de gemeten SWR onder een ingestelde grens komt. Een besturing probeert combinaties uit met laag zendvermogen en kan geslaagde instellingen per frequentie bewaren. Dat maakt snelle bandwisselingen mogelijk. Het afstembereik blijft eindig, omdat iedere spoel, condensator, schakelaar en meetstap fysieke grenzen heeft.
Handmatige bediening vraagt meer aandacht, maar laat de gebruiker de gekozen netwerkstand rechtstreeks beïnvloeden. Dat biedt voordeel bij belastingen waarbij meerdere instellingen dezelfde aanpassing aan de ingang geven. Een automatische tuner wint vooral op snelheid en herhaalbaarheid. Het automatische systeem beoordeelt gewoonlijk de SWR, niet het antennerendement of de opwarming van afzonderlijke onderdelen. Beide bedieningsvormen vragen daarom om inzicht in de antenne, voedingslijn en elektrische grenzen van het apparaat.
De voedingslijn bepaalt wat de tuner ziet
In de shack meet de tuner gewoonlijk niet de impedantie aan het voedingspunt van de antenne. De voedingslijn transformeert die waarde afhankelijk van haar karakteristieke impedantie, elektrische lengte, demping en de aangesloten belasting. Op een verliesloze lijn met een kwart van de geleide golflengte is de ingangsweerstand bij een zuivere belasting gelijk aan het kwadraat van de lijnimpedantie, gedeeld door de belasting. Zo kan een kwartgolflijn van 100 ohm een belasting van 200 ohm naar 50 ohm transformeren.
Hierdoor kan het inkorten of verlengen van coax bepalen of een tuner een bepaalde belasting nog aankan. De kabel verplaatst de aangeboden impedantie, maar maakt de antenne niet vanzelf doelmatiger. In een ideale verliesloze lijn verandert de SWR door de lengte niet. Echte coax dempt zowel de heenlopende als de teruglopende golf. Een lange kabel kan de SWR in de shack daardoor mooier laten lijken, juist omdat onderweg vermogen in warmte is verdwenen.
Tuner in de shack of bij het voedingspunt
Naast de zender maakt de tuner het korte traject tussen zender en tuner passend. De coax tussen tuner en antenne kan nog steeds een hoge SWR voeren, met hogere stroom- en spanningspieken en meer kabelverlies als gevolg. Een tuner direct bij het voedingspunt, met een korte verbinding naar de straler, voorkomt dat een lange coaxkabel aan die mismatch wordt blootgesteld. Na succesvolle afstemming werkt de coax tussen zender en tuner ongeveer in zijn normale 50-ohmgebied. Voor een sterk afwijkende antenne is dat vaak de gunstigste plaats.
Toch kan een tuner in de shack goed werken wanneer de voedingslijn weinig verlies heeft bij hoge SWR. Open lijn en ladderlijn worden daarom vaak gebruikt bij een multiband-doublet. De lijn brengt de wisselende impedantie naar binnen, waarna een geschikte tuner de aanpassing verzorgt. Bij een overgang naar coax hoort een passend balun- of chokesysteem. Een lang stuk gewone coax met een zware mismatch is minder vergevingsgezind, zeker op hogere frequenties.
De omgeving telt eveneens mee. Hoogte boven de grond, bodemgesteldheid, een metalen mast, dakgoten, leidingen, zonnepanelen en nabije antennes beïnvloeden de stroomverdeling en impedantie. Regen of vocht kan het gedrag van isolatoren en kabels veranderen. Een berekende draadlengte is daarom slechts het begin van de afstelling. Metingen op de uiteindelijke montageplaats geven een bruikbaarder beeld dan een waarde die op de werkbank of in een ideaal rekenmodel is gevonden.
Wanneer een antennetuner zinvol is
Dipool en multiband-doublet
Goed gedimensioneerd voor één band kan een halve-golfdipool vaak zonder tuner werken. De impedantie in vrije ruimte ligt niet exact op 50 ohm en verandert met hoogte en omgeving, maar blijft bij een goede installatie dikwijls binnen het bereik van de transceiver. Buiten de ontworpen frequentie wordt dezelfde dipool veel sterker reactief. Een tuner kan de zender dan passend belasten, al blijven verliezen in een lange gemismatchte coaxkabel bestaan.
Voor gebruik op verscheidene banden biedt een doublet met open voedingslijn veel ruimte. De antenne hoeft op elke band niet exact resonant te zijn. De lage demping van de open lijn houdt de extra verliezen bij hoge SWR doorgaans beperkter dan bij veel coaxsoorten. De tuner en de overgang tussen gebalanceerde lijn en ongebalanceerde apparatuur moeten wel geschikt zijn voor de hoge en sterk wisselende impedanties die daarbij kunnen optreden.
Eindgevoede draad, willekeurige draad en verticale antenne
Bij een resonante eindgevoede halve-golfantenne verzorgt een transformator al een grote impedantietransformatie. Een tuner dient daar meestal voor de resterende afwijking door frequentie, ophanging en omgeving. Een willekeurige eindgevoede draad heeft geen voorspelbare belasting en vraagt vaker om een breed afstembereik. Sommige draadlengtes leveren op een bepaalde band een zo hoge of lage impedantie dat de tuner zijn grens bereikt. Ook een bruikbare tegenmassa blijft nodig.
Op de ontwerpband kan een kwartgolfvertical met een goed radialenstelsel zonder tuner functioneren. Een verkorte vertical of een spriet die op meerdere banden wordt gebruikt, is vaker sterk reactief. Plaatsing van de tuner aan de voet houdt de coax aan de zenderzijde in een gunstiger gebied. De tuner vervangt de radialen niet. Een matige retourweg verhoogt de verliesweerstand en kan de coaxmantel onbedoeld tot deel van de antenne maken.
Tijdelijke veldopstellingen veranderen bijna elke keer. Een andere ophanghoogte, vochtige bodem, een boom vlak naast de draad of een kortere tegenmassa verschuift de impedantie. Een compacte tuner kan dan een praktisch hulpmiddel zijn, vooral wanneer één draad op meerdere banden dienstdoet. De radioamateur moet wel weten welke draadlengtes problemen geven en hoeveel vermogen de kleine onderdelen verdragen. Een instelling van de vorige locatie biedt op de nieuwe plek geen zekerheid.
Wanneer is hij overbodig?
Wanneer een antennesysteem over het gebruikte frequentiegebied al een belasting biedt die de zender verdraagt, voegt een tuner weinig toe. Elk extra relais, contact en reactief onderdeel brengt enig verlies en een nieuwe mogelijke foutplaats mee. Een SWR van 1,2:1 hoeft niet kunstmatig naar 1:1 te worden gebracht. Eerst de antenne, voedingslijn en connectoren goed uitvoeren levert doorgaans meer op dan een breedbereiktuner inzetten om een vermijdbare afwijking te verbergen.
Balun, mantelstroomfilter en tegenmassa
Een symmetrisch gevoede dipool en ladderlijn zijn gebalanceerd, terwijl een gebruikelijke coaxkabel en transceiveruitgang ongebalanceerd zijn. Een balun koppelt een gebalanceerde lijn of belasting aan een ongebalanceerde lijn en kan, afhankelijk van het type, ongewenste mantelstroom beperken. Impedantietransformatie is een afzonderlijke ontwerpeigenschap. Een tuner heeft een andere taak en vervangt deze functies niet automatisch. Ook het omgekeerde geldt: een impedantietransformator maakt een willekeurige belasting niet over een hele band passend.
Ongewenste radiofrequente stroom over de buitenmantel heet mantelstroom, in technische literatuur ook common-mode stroom. De coaxmantel, computerkabels en netbedrading kunnen dan deel van het antennesysteem worden. Mogelijke gevolgen zijn audiovervorming, storingen in elektronica, een veranderende SWR wanneer een kabel wordt aangeraakt en een onvoorspelbaar stralingspatroon. Een voor mantelstroom ontworpen balun of mantelstroomfilter biedt op de werkfrequentie een hoge impedantie voor deze stroom. De plaatsing en belastbaarheid moeten bij het systeem passen.
Ook een eindgevoede draad en een verticale antenne hebben een doelbewust retourpad nodig. Dat kan bestaan uit radialen, een tegenmassa of een voor hoogfrequent gebruik ontworpen aardverbinding. De beschermingsaarde van de elektrische installatie is daarvoor niet automatisch geschikt. Ontbreekt zo’n pad, dan zoekt de stroom vaak een route via de coaxbuitenzijde en aangesloten apparatuur. De tuner kan de resulterende impedantie soms aanpassen, maar maakt die stroomroute niet veilig of stabiel.
Meten en verantwoord afstemmen
Meten bij het voedingspunt toont de weerstand en reactantie van de antenne zelf, voor zover de meetopstelling correct is gekalibreerd. Een tweede meting aan het shackeinde, vóór de tuner, laat zien welke belasting de voedingslijn daar aanbiedt. Het derde meetpunt ligt tussen zender en tuner. Na afstemming hoort daar een lage SWR te staan. Die laatste waarde bewijst uitsluitend dat de zender een passende belasting ziet en beschrijft niet wat verderop in het systeem gebeurt.
Met een antenne-analyser meet je gewoonlijk SWR, weerstand en reactantie over een frequentiegebied. Een vectoriële netwerkanalyser, afgekort tot VNA, kan de complexe reflectie tonen in een Smith-diagram, een grafische kaart van weerstand en reactantie. Een meting tussen ingang en uitgang kan tevens kabelverlies bepalen. Kalibratie hoort op het gewenste meetvlak plaats te vinden, anders wordt een stuk kabel onbedoeld onderdeel van de uitkomst. Een richtingsgevoelige wattmeter en dummyload helpen de zender afzonderlijk te testen.
De afstemming begint met visuele controle van draad, radialen, coax en connectoren. Daarna volgt een meting zonder tuner over de gewenste band, bij voorkeur zo dicht mogelijk bij het voedingspunt. Sluit vervolgens de tuner aan en stem af met het laagste betrouwbare vermogen dat de handleiding voorschrijft. Verhoog het vermogen pas wanneer de instelling stabiel is. Controleer daarna opnieuw de SWR en let op warmte, vonkoverslag, geur, verkleuring of plotseling veranderende meetwaarden.
Bij een handbediende T-tuner kunnen meerdere standen hetzelfde minimum geven. Kies geen extreme combinatie alleen omdat de meter daar als eerste 1:1 aanwijst. Zoek binnen de voorgeschreven bedieningsmethode een stabiele stand zonder doorslag of merkbare opwarming. Noteer voor een vaste opstelling per band de frequentie en de standen van spoel en condensatoren. Een kleine wijziging in weer, antennehoogte of kabelloop kan later verklaren waarom de oude instelling niet meer exact klopt.
Verlies, storingen en veiligheid
SWR 1:1 is geen rendementsmeting. Een zeer korte antenne voor 80 meter kan een kleine stralingsweerstand, het weerstandsdeel dat met afstraling samenhangt, en veel capacitieve reactantie hebben. De tuner kan de reactantie compenseren en de totale belasting naar 50 ohm transformeren. Wanneer spoel, geleider, aarde en verbindingen samen meer verliesweerstand hebben dan de stralingsweerstand, wordt desondanks een groot deel van het vermogen in warmte omgezet. De zender is tevreden, maar het radiosignaal blijft zwak.
Natte coax, een gecorrodeerde stekker of een gebroken verbinding worden door een tuner evenmin gerepareerd. Soms kan hij zo’n defect nog passend maken, waardoor het probleem tijdelijk onzichtbaar wordt. Verandert de afstemming bij regen, kabelbeweging of aanraking van een connector, dan verdient de fysieke installatie eerst onderzoek. Ook een ongewoon warme balun of tuner wijst op dissipatie. Een nette meterstand mag nooit zwaarder wegen dan tastbare tekenen van verlies of beschadiging.
Elektrische grenzen en hoogfrequente veiligheid
Het bereik van iedere tuner eindigt bij de beschikbare componentwaarden en hun elektrische belastbaarheid. Bij een zeer hoge impedantie kan de hoogfrequente spanning tot duizenden volts oplopen, terwijl een zeer lage impedantie zware stroom veroorzaakt. Houd antenneklemmen, open lijn en interne onderdelen daarom buiten bereik tijdens het zenden. Werk niet aan een aangesloten tuner en zend nooit met geopende behuizing. Schakel apparatuur uit en maak haar spanningsvrij voordat onderhoud begint.
Vermogensopgaven vragen eveneens om zorgvuldige lezing. Een waarde voor piekvermogen bij spraak is niet automatisch geschikt voor langdurige draaggolf of digitale uitzendingen met een hoge inschakelduur. Spoelen, condensatoren, relais en ferriet warmen dan sterker op. Een zware mismatch kan de toegestane belasting verder verlagen doordat interne spanning of stroom eerder de grens bereikt. Volg daarom de handleiding van tuner en zender, blijf binnen de toegestane banden en voorkom storing bij andere gebruikers.
Een passende tuner kiezen
De juiste uitvoering past bij frequentiebereik, werkelijk zendvermogen, uitzendduur en te verwachten impedanties. Ook de plaats telt: een apparaat in de shack stelt andere eisen dan een weerbestendige tuner bij het voedingspunt. Controleer of de aansluitingen gebalanceerd of ongebalanceerd zijn en of een afzonderlijke balun of mantelstroomfilter nodig blijft. Voor een sterk wisselende veldantenne kan automatische bediening handig zijn, terwijl een zware vaste installatie kan vragen om een handtuner met ruim bemeten onderdelen.
Het opgegeven maximale vermogen is pas bruikbaar wanneer duidelijk is voor welke bedrijfssoort, SWR en tijdsduur het geldt. Kijk daarom naar continue belastbaarheid, spanningsafstand, spoelstroom, relaiswaarden, afstembereik en eventuele beperkingen per band. Een tuner die moeiteloos een kleine afwijking corrigeert, hoeft een sterk reactieve draad niet aan te kunnen. De elektrische opstelling hoort de keuze te bepalen. Een brede reclameclaim zonder grenzen zegt minder dan een volledige technische specificatie en een duidelijke handleiding.
Conclusie
De waarde van een antennetuner wordt zichtbaar wanneer het hele antennesysteem wordt beoordeeld. Een keurige 50-ohmbelasting bij de zender kan samengaan met kabelverlies, opwarming of mantelstroom verderop. Omgekeerd hoeft een kleine afwijking van 1:1 geen praktisch probleem te zijn wanneer de lijn weinig verlies heeft en de eindtrap die belasting verdraagt. De meterstand krijgt pas betekenis naast metingen aan voedingslijn, balun, retourpad en antenne.
Voor een eerlijke beoordeling is meer nodig dan de SWR naast de transceiver. Kijk ook naar voedingslijnverlies, warmte, mantelstroom, het retourpad en het werkelijke stralingsrendement. Verbeter eerst antenne, connectoren, voedingslijn en tegenmassa; gebruik daarna de tuner voor de resterende aanpassing. Zo blijft het apparaat doen waar het goed in is, zonder technische gebreken achter een fraaie meterstand te verbergen.
Bronnen en meer informatie
- American Radio Relay League (2019). The ARRL Antenna Book for Radio Communications. 24e editie. American Radio Relay League. ISBN 978-1-62595-111-3.
- Maxwell, M. Walter (2010). Reflections III: Transmission Lines and Antennas. CQ Communications. ISBN 978-0-943016-43-6.
- Pozar, David M. (2012). Microwave Engineering. 4e editie. John Wiley & Sons. ISBN 978-0-470-63155-3.
- Balanis, Constantine A. (2016). Antenna Theory: Analysis and Design. 4e editie. John Wiley & Sons. ISBN 978-1-118-64206-1.
- Sevick, Jerry (2001). Transmission Line Transformers. 4e editie. Noble Publishing Corporation. ISBN 978-1-884932-18-2.
- Hallas, Joel R. (2013). Understanding Your Antenna Analyzer: A Radio Amateur’s Guide to Measuring Antenna Systems. American Radio Relay League. ISBN 978-0-87259-288-9.
- Fano, Robert M. (1950). Theoretical Limitations on the Broadband Matching of Arbitrary Impedances. Journal of the Franklin Institute, 249(1), 57-83. DOI 10.1016/0016-0032(50)90006-8.
