Met een amateursatelliet kunnen radiozendamateurs spraak, morsesignalen en digitale gegevens via de ruimte verzenden en ontvangen. De eenvoudigste verbinding loopt via een kleine satelliet in een lage aardbaan en duurt vaak maar enkele minuten. Een richtantenne en bescheiden zendvermogen zijn meestal voldoende. Nauwkeurig luisteren, volgen en afstemmen bepalen het resultaat.
Hoe werkt een radioverbinding via de ruimte?

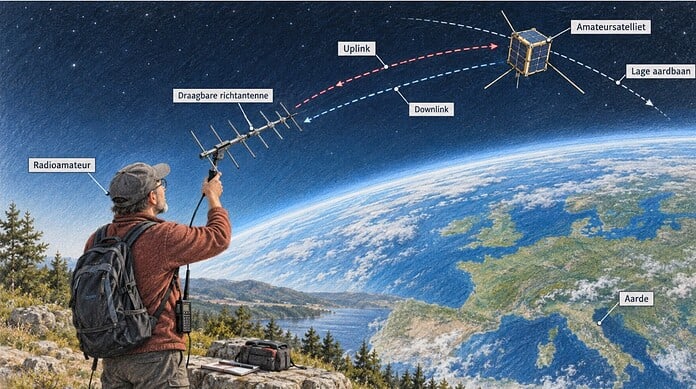

Meestal fungeert een amateursatelliet als een relaisstation dat boven de aarde beweegt. Het grondstation zendt een signaal op de uplinkfrequentie, waarna de satelliet dit ontvangt en op een andere downlinkfrequentie terugstuurt. Twee stations die de satelliet tegelijk kunnen zien, kunnen zo contact maken terwijl een rechtstreekse verbinding onmogelijk zou zijn. De satelliet maakt het signaal niet onbeperkt sterker; energie, antenneafmetingen en beschikbare bandbreedte aan boord blijven beperkt.
Een korte ontmoeting in een lage aardbaan
Veel amateursatellieten vliegen in een lage aardbaan, vaak aangeduid als LEO. Vanuit Nederland verschijnt zo’n satelliet aan de horizon, klimt enkele minuten door de hemel en verdwijnt daarna weer. Een bruikbare passage duurt doorgaans ongeveer vijf tot vijftien minuten, afhankelijk van de baan, de maximale elevatie en obstakels rond het grondstation. De afstand verandert tijdens die korte ontmoeting van enkele duizenden kilometers naar mogelijk minder dan duizend kilometer en daarna weer terug.
Hoge passages zijn voor een eerste ontvangstpoging meestal gunstiger dan lage. De satelliet komt dan dichterbij, het radiosignaal legt een kortere weg af en gebouwen of bomen zitten minder snel in de weg. Toch kan ook een bijna recht bovenlangs vliegende satelliet lastig te volgen zijn, omdat de antenne snel moet worden gedraaid. De satelliet wacht immers niet tot de operator eindelijk het juiste radiomenu heeft gevonden.
QO-100 als geostationaire uitzondering
QO-100 werkt anders dan de meeste kleine amateursatellieten. Deze transponder bevindt zich op een geostationaire satelliet en lijkt vanaf de aarde op een vaste plek aan de hemel te staan. Daardoor zijn geen snelle antennebewegingen of grote Dopplercorrecties nodig. Daar staat tegenover dat het traject ongeveer 36.000 kilometer hoog reikt en dat de verbinding microgolffrequenties rond 2,4 GHz voor de uplink en 10,49 GHz voor de downlink gebruikt.
Voor QO-100 is een schotelantenne met passende voeding, stabiele elektronica en een nauwkeurig afgestelde zender of ontvanger nodig. Het smalbandige deel is bestemd voor onder meer SSB, CW en smalle digitale signalen; breedbandige digitale televisie gebruikt een afzonderlijk deel. FM hoort niet thuis op de smalbandige transponder, omdat zo’n signaal te veel bandbreedte en vermogen opeist. Een vast opgestelde schotel maakt dagelijks gebruik comfortabel, maar technisch ligt de instap hoger dan bij een LEO-satelliet op 2 meter en 70 centimeter.
Welke soorten satellietverbindingen bestaan er?
Amateursatellietcommunicatie omvat meerdere technieken die niet door elkaar mogen worden gehaald. LEO beschrijft een baan, CubeSat een gestandaardiseerde bouwvorm en FM een modulatiemethode. Een kleine CubeSat in een lage aardbaan kan tegelijk een baken, telemetriezender en transponder dragen. Wie alleen naar het formaat van de satelliet kijkt, weet daarom nog niet welke radioapparatuur of decoder nodig is.
FM voor korte spraakverbindingen
Bij een FM-satelliet komt het signaal doorgaans op 2 meter binnen en wordt het op 70 centimeter teruggezonden, of juist in de omgekeerde richting. Voor de gebruiker lijkt dit op een vliegende repeater met één kanaal. De bediening is betrekkelijk eenvoudig en spraak blijft bij een redelijk sterk signaal goed verstaanbaar. Het nadeel is dat één lang gesprek vrijwel de hele voorziening bezet, terwijl tijdens een drukke passage veel stations dezelfde paar minuten willen benutten.
Korte oproepen en beknopte verbindingen zijn daarom geen haastige omgangsvorm, maar een eerlijke verdeling van schaarse tijd. De operator noemt de eigen roepletters duidelijk, wisselt alleen de noodzakelijke gegevens uit en laat vervolgens ruimte voor anderen. Harder zenden helpt niet wanneer het terugkomende signaal niet kan worden gehoord. Wie de eigen downlink bewaakt, merkt meteen of de antenne verkeerd staat, de frequentie wegloopt of het uplinkvermogen te hoog is.
Lineaire transponders voor SSB en CW
De lineaire transponder zet geen enkel kanaal om, maar een smalle frequentieband. Daardoor kunnen verscheidene stations tegelijk SSB- of CW-signalen gebruiken, zolang zij binnen de toegestane doorlaatband blijven. Bij veel satellieten is die omzetting inverterend: een hoger geplaatste uplink verschijnt lager in de downlink en LSB kan als USB terugkomen. Fijn afstemmen is hier belangrijker dan bij FM, omdat enkele honderden hertz verschil al goed hoorbaar zijn.
Ook het vermogen vraagt discipline. Een te sterke uplink belast de gezamenlijke versterker aan boord en kan vervorming veroorzaken over de hele doorlaatband. De gebruikelijke werkwijze is daarom de eigen downlink te beluisteren en niet sterker binnen te komen dan het satellietbaken. Een grote eindtrap is bij dit soort verkeer zelden het antwoord; een schoon, stabiel en bescheiden signaal is voor iedereen bruikbaarder.
Packet radio, APRS en telemetrie
Digitale satellietverbindingen bestaan uit verschillende lagen. AX.25 regelt de opbouw en adressering van datapakketten, terwijl APRS daar positie-, status- of meetgegevens in kan vervoeren. De radioschakeling kan zulke gegevens bijvoorbeeld met audiotonen via FM of met fase- en frequentiemodulatie uitzenden. APRS is dus geen afzonderlijke radiogolfvorm, net zoals een brief niet hetzelfde is als de bestelwagen die hem vervoert.
Digitale pakketten moeten vrijwel volledig foutloos binnenkomen. Een korte verzwakking die bij spraak slechts een halve lettergreep aantast, kan een compleet datapakket onbruikbaar maken. Daarom leveren lagere datasnelheden, foutcorrectie en een goede ontvanger soms meer op dan extra zendvermogen. Telemetrie is aantrekkelijk voor luisteraars, omdat meetwaarden over temperatuur, spanning, standregeling en experimenten kunnen worden ontvangen zonder zelf naar de satelliet te zenden.
Waarom is ontvangen vaak moeilijker dan zenden?
De zwakste helft van de verbinding bepaalt of een contact lukt. Een grondstation kan enkele watts naar boven sturen, maar een kleine satelliet moet zijn elektrische energie verdelen over boordcomputer, sensoren, verwarming en radio. Voor de downlink blijft soms minder dan één watt beschikbaar, uitgezonden door een kleine antenne zonder nauwkeurige richting naar Nederland. Het ontvangen signaal komt daardoor vaak in de buurt van de ruisgrens van de ontvanger.
Het linkbudget telt alle winsten en verliezen
Het linkbudget vormt de boekhouding van een radioverbinding. Zendvermogen en antenneversterking komen aan de positieve kant te staan; afstandsverlies, kabelverlies, verkeerde polarisatie en richtfouten worden ervan afgetrokken. De uitkomst is het verwachte vermogen bij de ontvanger. Decibels maken die berekening overzichtelijk, maar ze zijn onverbiddelijk: drie decibel extra verlies halveert het beschikbare signaalvermogen.
Hoe klein die reserve kan zijn, blijkt uit een realistisch rekenvoorbeeld voor een LEO-downlink. Bij 435,8 MHz en 1.500 kilometer afstand komt ongeveer min 116 dBm aan wanneer de satelliet 0,5 watt levert, zijn antenne 0 dBi haalt, de grondantenne 10 dBi toevoegt en de overige verliezen samen 4,5 dB bedragen. Met een ruisniveau rond min 128 dBm blijft ongeveer 12 dB signaal-ruisverhouding over. Als 10 dB als praktisch ontwerpdoel wordt gekozen, kan een extra polarisatieverlies van enkele decibels de ontvangst al onderbreken.
Doppler verschuift de frequentie
De hoge baansnelheid veroorzaakt een merkbare Dopplerverschuiving. Een naderende satelliet wordt iets hoger in frequentie ontvangen; na de dichtste passage zakt de ontvangen frequentie onder de nominale waarde. Bij een aangenomen radiale snelheid van 7 kilometer per seconde bedraagt de maximale verschuiving ongeveer 3,4 kHz op 145,9 MHz en 10,2 kHz op 435,8 MHz. De werkelijke waarde verandert voortdurend met de baan en de positie van het grondstation.
Voor FM op 2 meter lukt corrigeren vaak met enkele handmatige stappen. Op 70 centimeter zijn meer stappen nodig, terwijl SSB, CW en smalbandige digitale signalen een fijnere regeling vragen. Trackingsoftware kan de verwachte verschuiving berekenen en via computerbesturing de radio laten meelopen. Een SDR kan dezelfde correctie digitaal uitvoeren en het ontvangen spectrum bewaren, zodat een mislukte decodering na de passage opnieuw kan worden geprobeerd.
Polarisatie verandert tijdens de passage
Tijdens een passage houdt een kleine satelliet zijn antenne niet altijd in dezelfde stand ten opzichte van het grondstation. Tollen, standregeling en de geometrie van de baan kunnen de polarisatie voortdurend veranderen. Staat de ontvangstantenne ongunstig, dan kan het signaal plotseling diep wegzakken en even later terugkeren. Bij een handantenne helpt het vaak om niet alleen naar de satelliet te richten, maar de antenne ook langzaam om haar lengteas te draaien.
Een richtantenne levert meer versterking dan de korte spriet van een portofoon, maar vraagt ook nauwkeuriger mikken. Een compacte Yagi of log-periodische antenne vormt daarom een bruikbaar compromis voor draagbaar LEO-verkeer. Circulaire polarisatie en twee gekruiste antennes verminderen diepe verzwakkingen bij een vast station. Meer antenneversterking is echter niet automatisch beter wanneer de bundel zo smal wordt dat de satelliet voortdurend buiten beeld raakt.
Het eigen zendsignaal kan de ontvanger verblinden
Full-duplex satellietverkeer stelt hoge eisen aan filters en scheiding tussen zend- en ontvangpad. De derde harmonische van een zender rond 145 MHz valt in de buurt van 435 MHz, waar veel downlinks zitten. Een slecht onderdrukte harmonische of een overbelaste voorversterker kan de satelliet volledig maskeren. Een laagdoorlaatfilter in het 2-meterzendpad, een selectief UHF-filter, geschikte duplexers en zo nodig afzonderlijke antennes voorkomen meer ellende dan nog een extra voorversterker.
Welke apparatuur is werkelijk nodig?
Voor een eerste ontvangststation zijn geen grote of dure installaties nodig. Een geschikte VHF- of UHF-ontvanger, een eenvoudige richtantenne, recente baangegevens en software voor passagevoorspelling vormen de basis. Een goedkope SDR-stick maakt signalen zichtbaar en kan een breed stuk spectrum opnemen. Zonder zender kunnen antennegedrag en Doppler rustig worden verkend.
Begin met de antenne en de ontvangweg
De antenneplaats en kabelkwaliteit verdienen eerder aandacht dan het maximale wattage van een transceiver. Op UHF kan een lange, dunne coaxkabel een flink deel van het zwakke satellietsignaal opslokken voordat het de ontvanger bereikt. Een ruisarme voorversterker helpt alleen wanneer die dicht bij de antenne staat en niet door sterke signalen wordt overstuurd. Goede filtering, korte kabels en degelijke connectoren leveren vaak een duidelijker verbetering dan een duurdere radio achter een slechte voedingslijn.
Voor draagbaar FM-verkeer volstaan vaak een dualbandradio en een kleine handgerichte antenne. Betrouwbaar full-duplex werken vraagt een toestel dat tegelijk kan zenden en ontvangen, of twee zorgvuldig gekoppelde radio’s. Bij lineaire transponders zijn SSB-mogelijkheden en stabiele computerbesturing wenselijk. Een geautomatiseerd station voegt daar een azimut- en elevatierotor, richtantennes, voorversterkers en besturingssoftware aan toe.
Een SDR maakt fouten zichtbaar
Met een softwaregedefinieerde ontvanger kan het hele ontvangen frequentiegebied worden bekeken. De operator ziet of de satelliet werkelijk aanwezig is, hoe snel het signaal verschuift en of lokale storing de ontvangst belemmert. Een opgeslagen IQ-opname bevat meer informatie dan een gewone audio-opname en kan later met andere filters of decoders worden verwerkt. Voor telemetrie en onderzoek is die herhaalbaarheid bijzonder nuttig.
Trackingsoftware berekent op basis van baangegevens het tijdstip waarop de satelliet opkomt, de richting, de maximale elevatie en het moment van verdwijnen. Verouderde gegevens kunnen de voorspelling merkbaar laten afwijken, vooral bij lage banen met meer luchtweerstand of na een manoeuvre. Controleer daarom vlak voor de sessie zowel de baangegevens als de status, frequenties en gebruiksaanwijzingen van de gekozen satelliet. Een oude frequentielijst is geen betrouwbare uitnodiging om te gaan zenden.
Hoe verloopt een eerste satellietpassage?
Kies voor een eerste poging één helder doel, bijvoorbeeld alleen een FM-downlink ontvangen. Neem een hoge passage van een werkende satelliet en noteer opkomst, hoogste punt, ondergang, azimut en elevatie. Programmeer de downlink met enkele Dopplerstappen en controleer squelch, opname en antenneaansluiting vooraf. Wanneer de satelliet boven de horizon verschijnt, blijft er geen tijd over voor een zoektocht naar een ontbrekende adapter.
Ga buiten staan op een plek met vrij zicht en weinig metalen obstakels. Richt de antenne aanvankelijk naar het voorspelde opkomstpunt en luister met een open squelch, zodat ook een zwak signaal hoorbaar wordt. Volg het spoor geleidelijk en draai de antenne wanneer het geluid wegzakt. Noteer achteraf waar de voorspelling klopte en bij welke stand, frequentie of elevatie het beste resultaat ontstond.
Zenden komt pas aan bod wanneer ontvangen betrouwbaar lukt en de operator bevoegd is. Luister eerst of de transponder actief is, gebruik het laagste bruikbare vermogen en bewaak zo mogelijk de eigen downlink. Een korte oproep met roepletters en locator is meestal voldoende. Op een drukke FM-pass passen geen lange gesprekken, herhaalde algemene oproepen of automatisch verzonden pakketten om de paar seconden.
Met een zorgvuldig logboek veranderen losse pogingen in een technisch experiment. Leg datum en UTC-tijd, satelliet, passage, maximale elevatie, frequenties, antenne, vermogen, Dopplercorrectie en ontvangen stations vast. Bewaar bij digitale ontvangst ook audio of IQ-data en de instellingen van de decoder. Zo wordt zichtbaar of een verbetering werkelijk door de nieuwe antenne kwam of toevallig door een gunstiger passage.
Welke regels gelden in Nederland?
Voor het ontvangen van openbare amateursignalen is geen registratie als radiozendamateur nodig. Wie zelf op amateurfrequenties wil uitzenden, moet slagen voor het Nederlandse N- of F-examen en zich daarna registreren bij de Rijksinspectie Digitale Infrastructuur. De registratieklasse bepaalt welke frequenties en vermogens beschikbaar zijn. Een internationaal bandplan of een satellietfrequentie op internet vervangt de Nederlandse gebruikersbepalingen niet.
Sommige amateurtoewijzingen worden gedeeld met andere diensten. Op een secundaire toewijzing moet de amateur een primaire gebruiker ontzien en schadelijke storing beëindigen. Dat speelt onder meer rond 23 centimeter, waar radionavigatiesatellieten spectrum gebruiken, en op delen van de microgolfbanden. De actuele frequentietabel en tijdelijke beperkingen moeten daarom vóór het zenden worden gecontroleerd.
Frequentiecoördinatie voor een satelliet is iets anders dan de bevoegdheid van een grondstation. Internationale afstemming helpt voorkomen dat ruimtevaartuigen elkaar en bestaande gebruikers storen, maar verleent geen Nederlandse toestemming. Voor het lanceren, beheren of op positie houden van een satelliet vanuit Nederland is bovendien een afzonderlijke ruimtevaartvergunning nodig. Ook het ruimtevoorwerp moet onder de geldende voorwaarden worden geregistreerd.
Commandokanalen vallen buiten normaal amateurgebruik. Stuur nooit opdrachten naar een satelliet waarvoor het station niet als bevoegde vluchtleiding is aangewezen, ook niet wanneer het technische protocol bekend is. Ongeoorloofde commando’s kunnen een missie beschadigen, storing veroorzaken of de bestuurbaarheid aantasten. Verantwoord experimenteren betekent dat technische mogelijkheid nooit wordt verward met toestemming.
Hoe kan een grondstation verder groeien?
De beste uitbreiding volgt uit een vastgesteld probleem. Wie FM goed ontvangt maar geregeld last heeft van diepe fades, heeft meer aan betere polarisatie of een tweede antenne dan aan extra zendvermogen. Wie digitale pakketten mist, kan eerst klokinstellingen, Doppler, filters en datasnelheid controleren. Pas wanneer metingen laten zien waar de marge verdwijnt, is duidelijk welke aankoop zin heeft.
Op het volgende niveau komen een richtantenne, SDR, computerbesturing en full-duplexbewaking samen. Daarmee worden lineaire transponders, APRS en verschillende telemetrieformaten bereikbaar. Automatische Dopplercorrectie ontlast de operator, die zich dan op antennerichting en zorgvuldig verkeer kan richten. Een rotor is pas echt nuttig wanneer antenne, kabel, ontvanger en software afzonderlijk al betrouwbaar werken.
Voor microgolven nemen frequentievastheid en mechanische nauwkeurigheid in belang toe. Een kleine afwijking in een oscillator wordt op 10 GHz veel zichtbaarder dan op 145 MHz, terwijl een schotel een smalle bundel heeft. Referentieoscillatoren, goede filters en passende golfgeleiders of korte kabeltrajecten worden dan onderdeel van het ontwerp. QO-100 biedt daarbij lange toegangstijden, maar beloont slordige afstelling niet.
Het bouwen van een eigen CubeSat vormt een geheel andere schaal dan het samenstellen van een grondstation. Naast de radioverbinding moeten energievoorziening, thermisch gedrag, antenneontvouwing, standregeling, foutbestendige software en veilige uitschakeling worden ontworpen en getest. Frequentiecoördinatie, nationale toestemming en verantwoordelijkheid voor storing horen vanaf het begin bij de missie. Een lanceerplek zoeken voordat het commandosysteem deugt, draait de verstandige volgorde om.
Conclusie
Amateursatellieten maken ruimtecommunicatie bereikbaar met apparatuur die op aarde verrassend bescheiden kan blijven. Bij LEO draait succes vooral om een geschikte passage, een goed gerichte antenne, actuele gegevens en tijdige Dopplercorrectie. De downlink is vaak kwetsbaarder dan de uplink, zodat ontvangstkwaliteit meer aandacht verdient dan hoog zendvermogen. FM biedt een toegankelijke start; SSB, CW en telemetrie geven daarna ruimte voor verdere technische verdieping.
De verantwoordelijke route begint met luisteren, opnemen en begrijpen. Daarna volgen een bevoegde uplink, full-duplexcontrole en eventueel automatisering of microgolven. Wie het gedeelde spectrum zorgvuldig gebruikt en zijn eigen signaal bewaakt, helpt de beperkte voorzieningen aan boord bruikbaar te houden. Juist die combinatie van techniek, geduld en samenwerking maakt radio via de ruimte tot een bijzondere tak van het radioamateurisme.
Bronnen en meer informatie
- Davidoff, Martin R. (1998). The Radio Amateur’s Satellite Handbook. American Radio Relay League. ISBN 978-0-87259-658-0.
- Roddy, Dennis (2006). Satellite Communications. McGraw-Hill. ISBN 978-0-07-146298-3.
- Proakis, John G. en Masoud Salehi (2008). Digital Communications. McGraw-Hill. ISBN 978-0-07-295716-7.
- Cappelletti, Chantal, Simone Battistini en Benjamin K. Malphrus (red.) (2020). CubeSat Handbook: From Mission Design to Operations. Academic Press. ISBN 978-0-12-817885-0.
- International Telecommunication Union: Radio Regulations, Edition of 2024
- Rijksinspectie Digitale Infrastructuur: Radiozendamateur worden
